Descrizione Preset E68B
La serie E68 rappresenta l'eccellenza nel campo del presetting utensili. In un mercato sempre più competitivo, ogni dettaglio conta. I presetting utensili E68B rappresentano la soluzione ideale per chi desidera ottimizzare i tempi di produzione, migliorare la precisione delle lavorazioni e ridurre gli sprechi.
L'integrazione di un sistema di presetting utensili come la serie E68 è un investimento strategico per qualsiasi officina meccanica che desideri aumentare la propria competitività, garantendo lavorazioni di alta qualità e efficientando i tempi di produzione.
I presetting della serie E68 sono progettati per offrire la massima precisione e ripetibilità nelle operazioni di misura, grazie all'impiego di granito naturale come materiale di costruzione. Inoltre, tutti i preset della serie E68 sono dotati di righe ottiche GS371 su entrambi gli assi, X e Z. Questo esclusivo sistema di misurazione impiega un regolo in granito naturale con scala graduata in vetro ottico, rappresentando una vera e propria rivoluzione nel settore.
Perché accontentarsi di un adattatore quando si può puntare all'eccellenza dell'intercambiabilità? E68B, infatti, è dotato di portamandrini intercambiabili, eliminando gli errori di accoppiamento e garantendo una precisione senza precedenti.
I sistemi di visione sono realizzati utilizzando bi-telecentriche, appositamente progettate da Elbo Controlli NIKKEN, per ottenere le migliori prestazioni nella misura degli utensili. Grazie al know-how decennale nella progettazione completa di tutti i componenti, ottici ed elettronici, del sistema di visione, garantiamo le migliori prestazioni per la misura e l’ispezione degli utensili.
Un elemento distintivo della nuova serie E68 è l’adozione di monitor touch screen verticali da 15,6”, sviluppati per garantire un’esperienza utente intuitiva e una qualità visiva superiore.
Il nuovo software macchina rappresenta il cuore pulsante dell’innovazione dei nostri prodotti. Progettato per offrire massime prestazioni e un’esperienza utente intuitiva, questo software è il perfetto connubio tra tecnologia avanzata e semplicità d’uso. I preset della serie E68B sono equipaggiati con il software versione B, caratterizzato da una moderna grafica blu e da un set completo di funzionalità, tra cui misurazione con reticolo fisso, autocollimazione e congelamento delle misure, ispezione utensile, creazione di post-processor e molto altro ancora.
Scegli E68B: dove la precisione incontra l’eccellenza, e l’efficienza diventa il tuo nuovo standard.
E68B può essere dotato del nuovo sistema di Riconoscimento Automatico Utensili. Per maggiori informazioni, clicca qui.

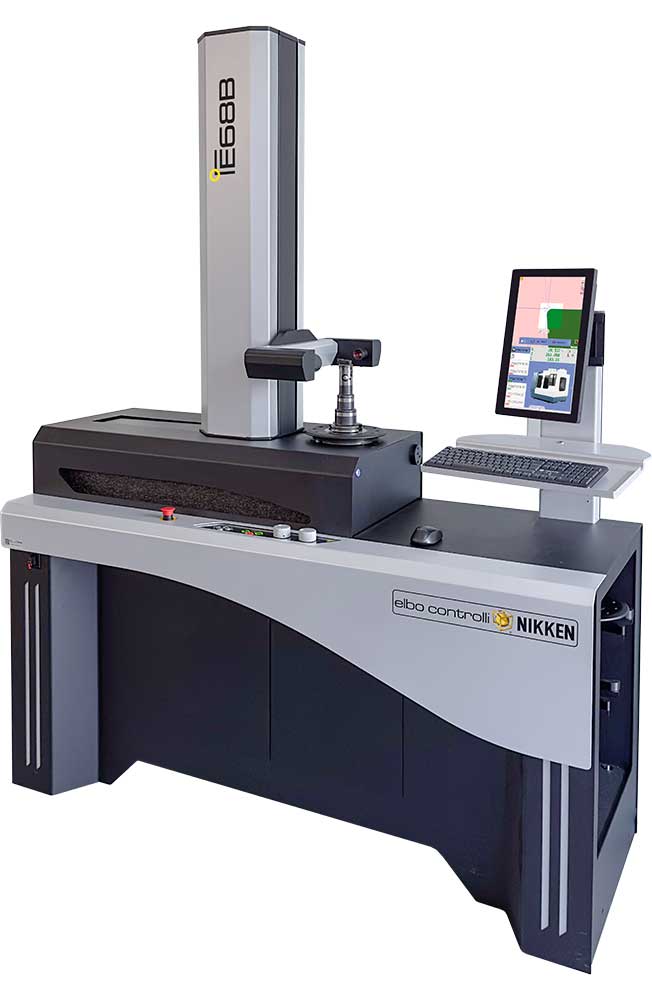

Preset E68B: Macchina Preset Stand Alone di Elbo Controlli NIKKEN
RIchiedi informazioniScheda tecnica
CARATTERISTICHE GENERALI
- Campo di misura: diametro max 600 mm (raggio 300 mm); altezza max 800 mm
- Base e colonna in granito naturale: max errore linearità 8 µm
- Struttura macchina monoblocco in acciaio, basata a terra con 4 appoggi regolabili antivibranti
- Guide lineari (2 per asse X, 1 per asse Z) con pattini a doppio ricircolo di sfere
- Movimentazione assi motorizzata
- Regolazione micrometrica motorizzata
- Righe ottiche ECN modello GS371 certificate (risoluzione 1µm)

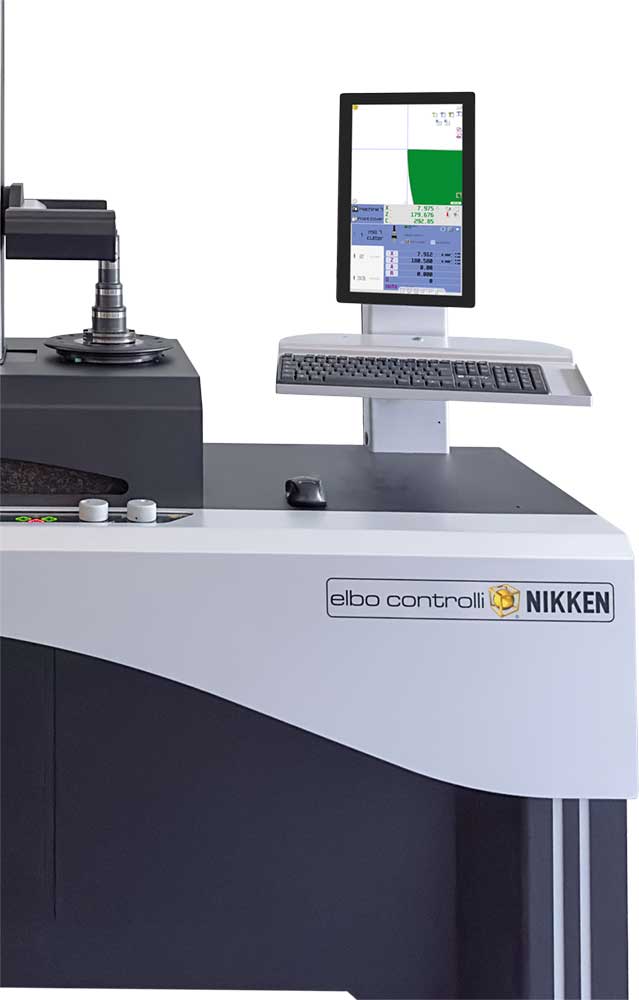

- Monitor Touch-screen TFT 15,6" Full HD verticale
- Tastiera e mouse

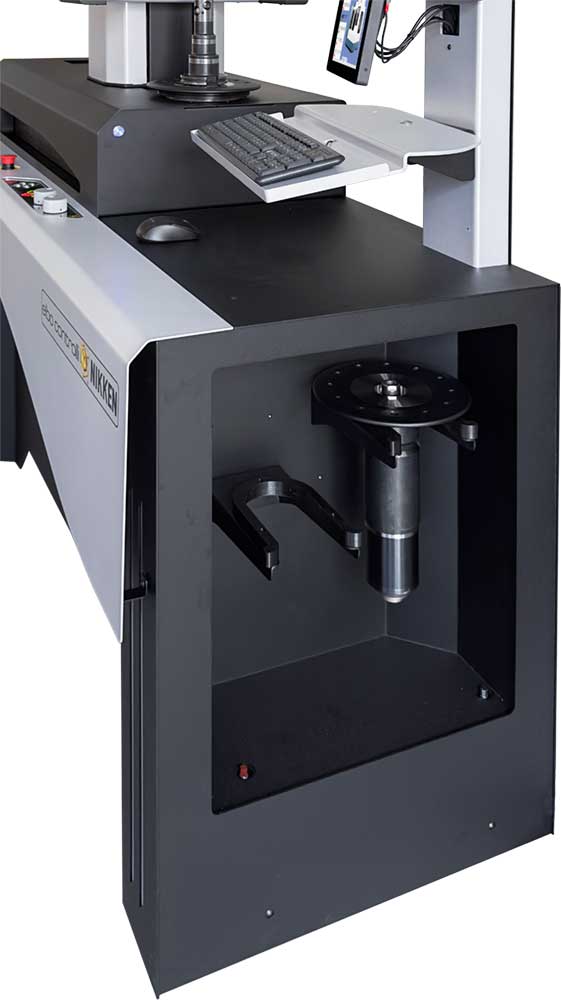

- Supporto laterale portamandrini (1 per 2 mandrini)
- Ingombri: L = 1748,5 mm, H = 2217 mm, D = 717 mm
- Peso netto: ~ 570 kg
CARATTERISTICHE PORTAMANDRINO

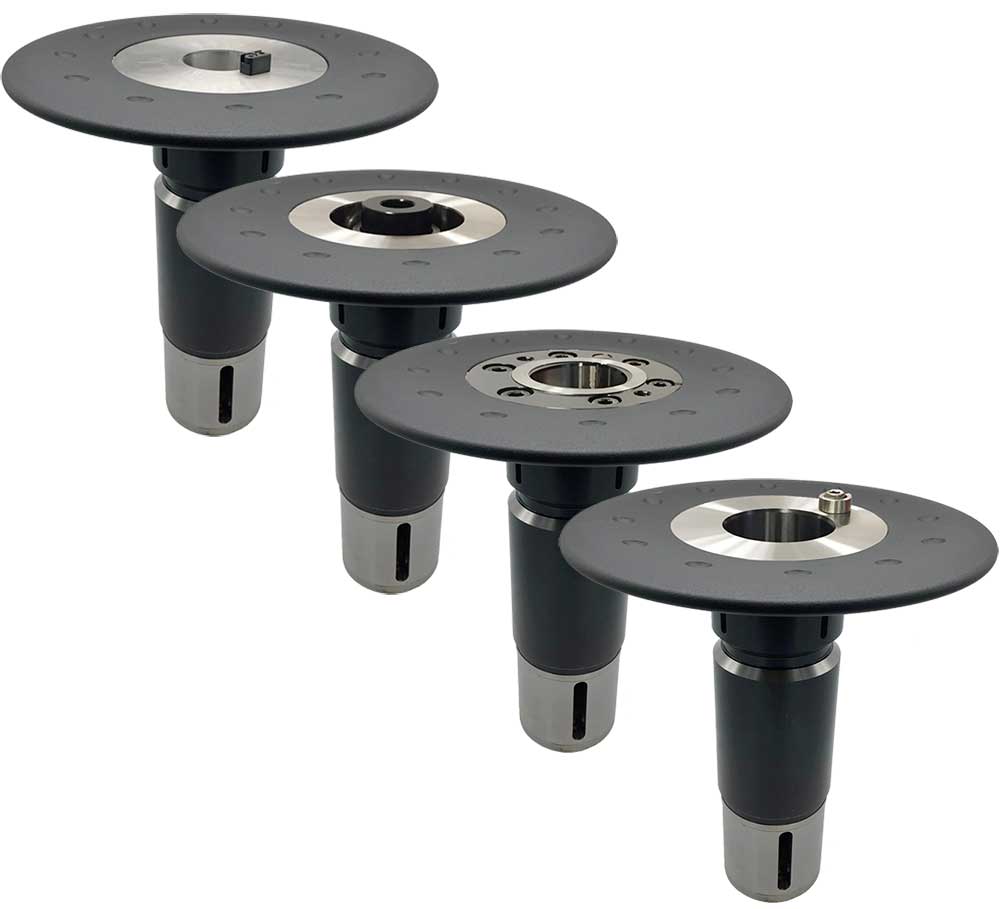

- Mandrino intercambiabile (ISO, BT, CAT, HSK, Attacco poligonale, etc.)
- Sistema di identificazione del portamandrino (SP-ID)
- Index meccanico mandrino (0°-90°-180°-270°)
- Freno rotazione mandrino pneumatico
- Bloccaggio portautensili meccanico motorizzato (codolo standard DIN69872, ISO7388, MAS403)
- Bloccaggio portautensili meccanico motorizzato (HSK, Cono poligonale)
CARATTERISTICHE SISTEMA DI VISIONE
- Obiettivo bi-telecentrico
- Campo di misura sistema di visione Elbo Controlli NIKKEN = 10x10 mm
- Sensore monocromatico C-MOS connessione USB 3.0 Super speed
- Risoluzione sistema di visione Elbo Controlli NIKKEN = 1 µm
- Ingrandimento sistema di visione Elbo Controlli NIKKEN = 18x
- Visualizzazione analogica o digitale
- Zoom digitale = 4x
- Funzione ispezione tagliente
- Area inquadrata ridimensionabile
SOFTWARE E FUNZIONI DI MISURA
- Sistema operativo Elbo Controlli NIKKEN embedded basato su LINUX
- Software macchina Elbo Controlli NIKKEN versione B (layout blu)
- Numero di origini macchina / numero di set utensili = ∞ / ∞
- Funzione multiorigine per macchine multitasking
- Funzione di misura manuale con reticolo fisso
- Funzione di misura Autotargeting
- Funzione di misura Autotargeting con congelamento delle misure
- Indicatori di collimazione per misura con reticolo fisso
- Misurazione automatica raggio inserto/tagliente e centro teorico raggio inserto
- Misurazione automatica angolo inserto/tagliente e intersezione teorica
- Funzione di misura smusso
- Area di interesse regolabile (AOI)
- Software per il presettaggio manuale utensili e controllo della geometria
FUNZIONI GRAFICHE
- Reticoli regolabili (assi e cerchi)
- Funzione di acquisizione immagine profilo
- Geometria automatica (1 entità geometrica)
- Geometria per punti
- Acquisizione immagine da telecamera sistema di visione
- Importazione file DXF e comparazione con profilo utensile
FUNZIONI DI CONNESSIONE E INTEGRAZIONE
- 4 porte USB
- Connessione LAN
- Post processor standard
Granito naturale
IL GRANITO NATURALE COME MATERIALE DA COSTRUZIONE
Il granito è uno dei materiali naturali con il più basso coefficiente di dilatazione termica al mondo, una peculiarità molto importante quando si parla di misurazione.
Il granito naturale è una roccia ignea che si genera per solidificazione di una Approfondisci
Dilatazione termica
La dilatazione termica è un fenomeno fisico che si realizza quando un corpo (liquido, gassoso o solido) aumenta di volume all'aumentare della temperatura. Tale aumento è causato dalla variazione dell'oscillazione degli atomi attorno al punto di equilibrio.
Nel caso dei corpi solidi, la dilatazione Approfondisci
