Descrizione Preset E68BP
Per garantire l'efficienza e la precisione in un'officina meccanica moderna, l'adozione di un sistema di presetting utensili è fondamentale. Questa tecnologia consente di misurare e impostare con esattezza le dimensioni degli utensili prima della lavorazione, riducendo i tempi di inattività delle macchine e migliorando la qualità dei prodotti finali.
Ogni componente della serie E68 è sottoposto a rigorose procedure di costruzione e collaudo. Questo impegno nella qualità si traduce in un errore di run-out inferiore a 2 µm, assicurando misurazioni estremamente precise e affidabili.
L’innovazione non riguarda solo le funzionalità, ma anche il modo in cui l’utente interagisce con il sistema. Grazie a un'usabilità di tipo smartphone, il nostro software offre un’esperienza intuitiva e immediata, pensata per agevolare ogni operazione.
Il nuovo sistema di posizionamento automatico degli assi di E68BP porta il presetting utensili a un livello superiore, garantendo un’operazione di misura rapida, intuitiva e priva di errori. La macchina esegue in semi-autonomia il posizionamento e la misurazione dei taglienti, ottimizzando il flusso di lavoro e riducendo il rischio di imprecisioni.
Come funziona il nuovo sistema di posizionamento automatico degli assi? Dopo l’identificazione dell’utensile, basta inserire i valori di diametro e altezza teorici, insieme alle tolleranze desiderate. A questo punto, E68BP si posiziona automaticamente ed esegue la misurazione dei valori massimi di X e Z, completando un ciclo di rotazione di 360° del mandrino.
Grazie a questa tecnologia, la misurazione può essere ripetuta tutte le volte necessarie con un semplice richiamo dell’utensile, lasciando all’operatore solo il compito di attendere il completamento del processo.
Scegli la tecnologia che semplifica il tuo processo produttivo: E68BP è il futuro del presetting utensili.
E68BP può essere dotato del nuovo sistema di Riconoscimento Automatico Utensili. Per maggiori informazioni, clicca qui.

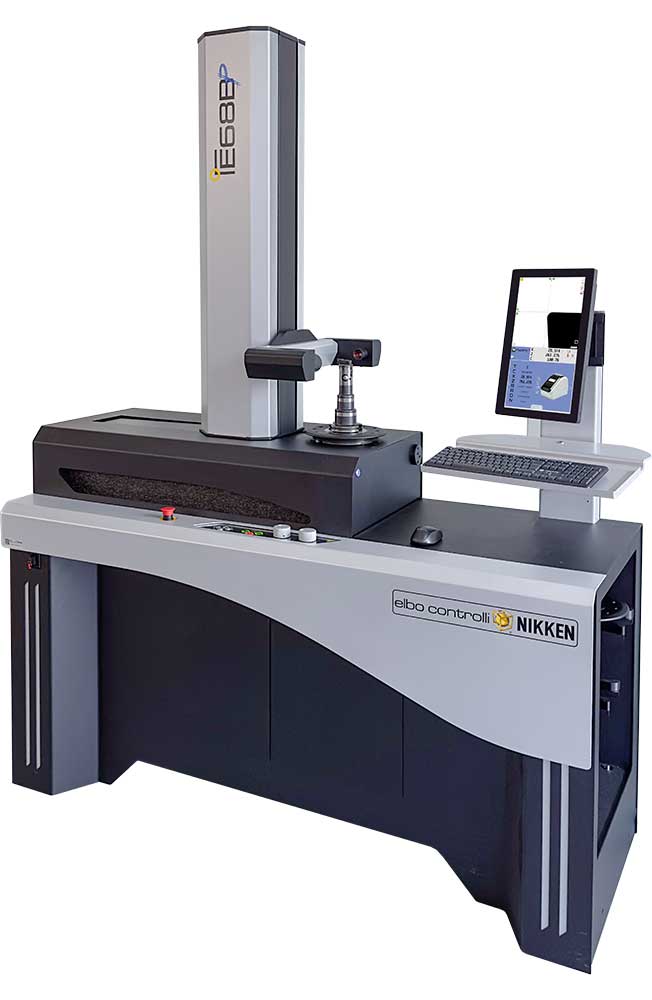

Preset E68BP: Macchina Preset Stand Alone di Elbo Controlli NIKKEN
RIchiedi informazioniScheda tecnica
CARATTERISTICHE GENERALI
- Campo di misura: diametro max 600 mm (raggio 300 mm); altezza max 800 mm
- Base e colonna in granito naturale: max errore linearità 8 µm

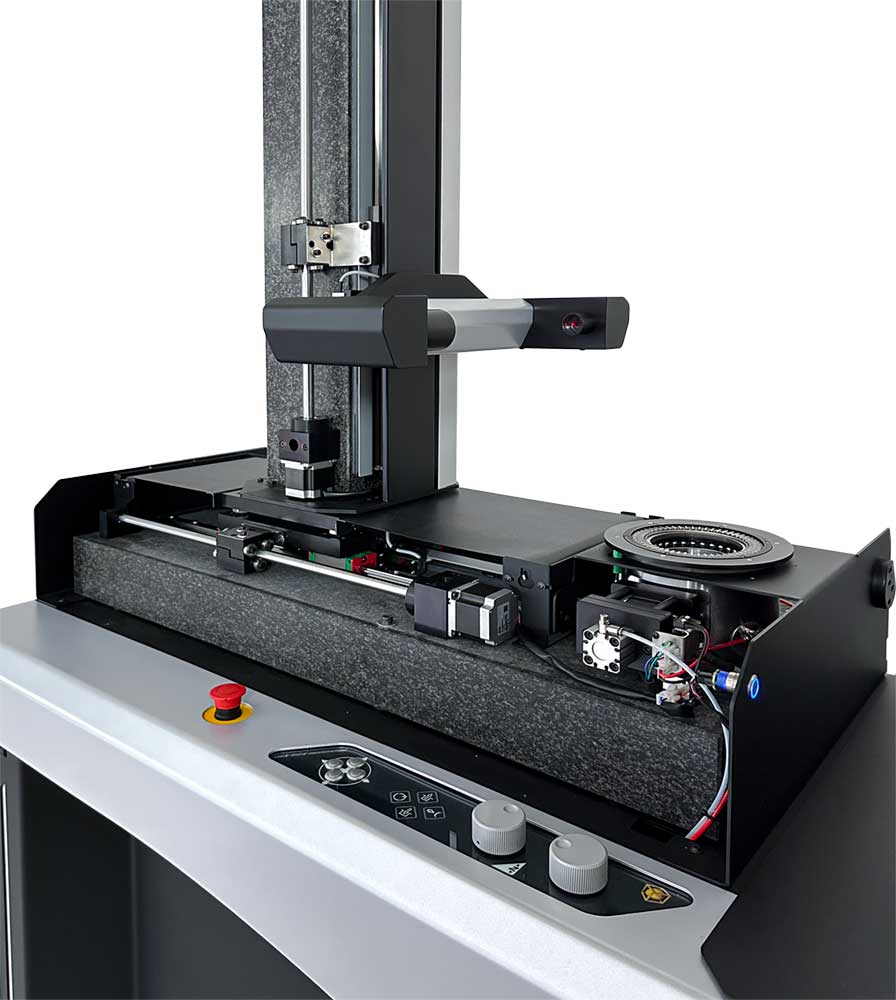

- Struttura macchina monoblocco in acciaio, basata a terra con 4 appoggi regolabili antivibranti
- Guide lineari (2 per asse X, 1 per asse Z) con pattini a doppio ricircolo di sfere
- Movimentazione assi motorizzata
- Regolazione micrometrica motorizzata
- Righe ottiche ECN modello GS371 certificate (risoluzione 1µm)

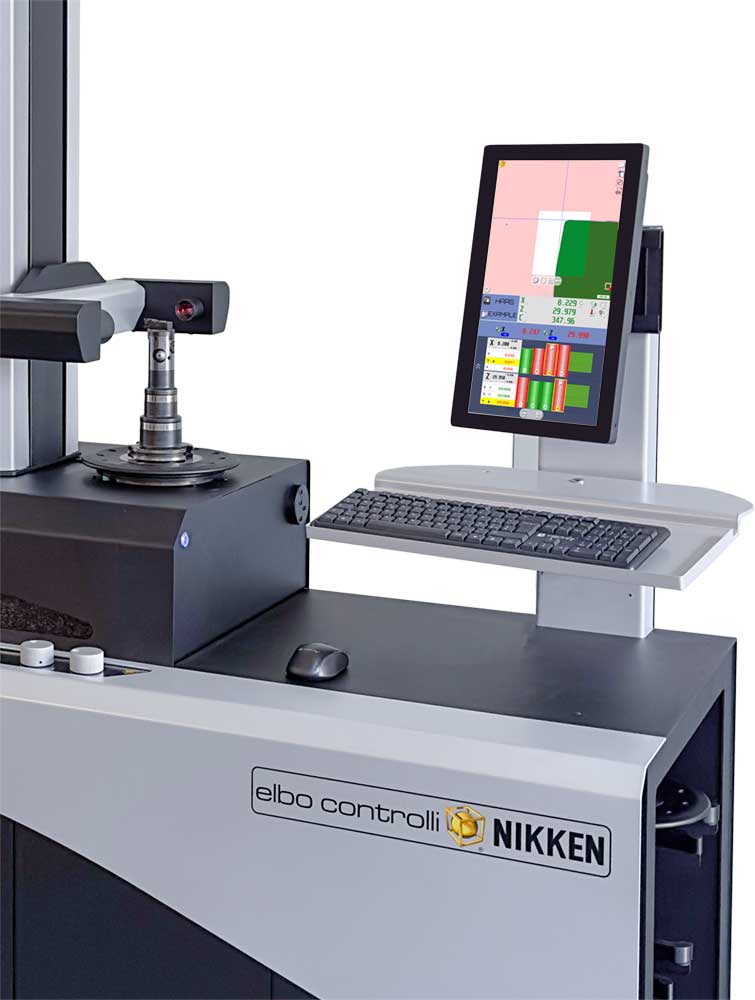

- Monitor Touch-screen TFT 15,6" Full HD verticale
- Tastiera e mouse
- Supporto laterale portamandrini (1 per 2 mandrini)
- Ingombri: L = 1748,5 mm, H = 2217 mm, D = 717 mm
- Peso netto: ~ 570 kg
CARATTERISTICHE PORTAMANDRINO
- Mandrino intercambiabile (ISO, BT, CAT, HSK, Attacco poligonale, etc.)
- Sistema di identificazione del portamandrino (SP-ID)
- Visualizzazione asse C
- Rotazione automatica del portamandrino e index elettronico
- Freno rotazione mandrino pneumatico
- Bloccaggio portautensili meccanico motorizzato (codolo standard DIN69872, ISO7388, MAS403)
- Bloccaggio portautensili meccanico motorizzato (HSK, Cono poligonale)
CARATTERISTICHE SISTEMA DI VISIONE

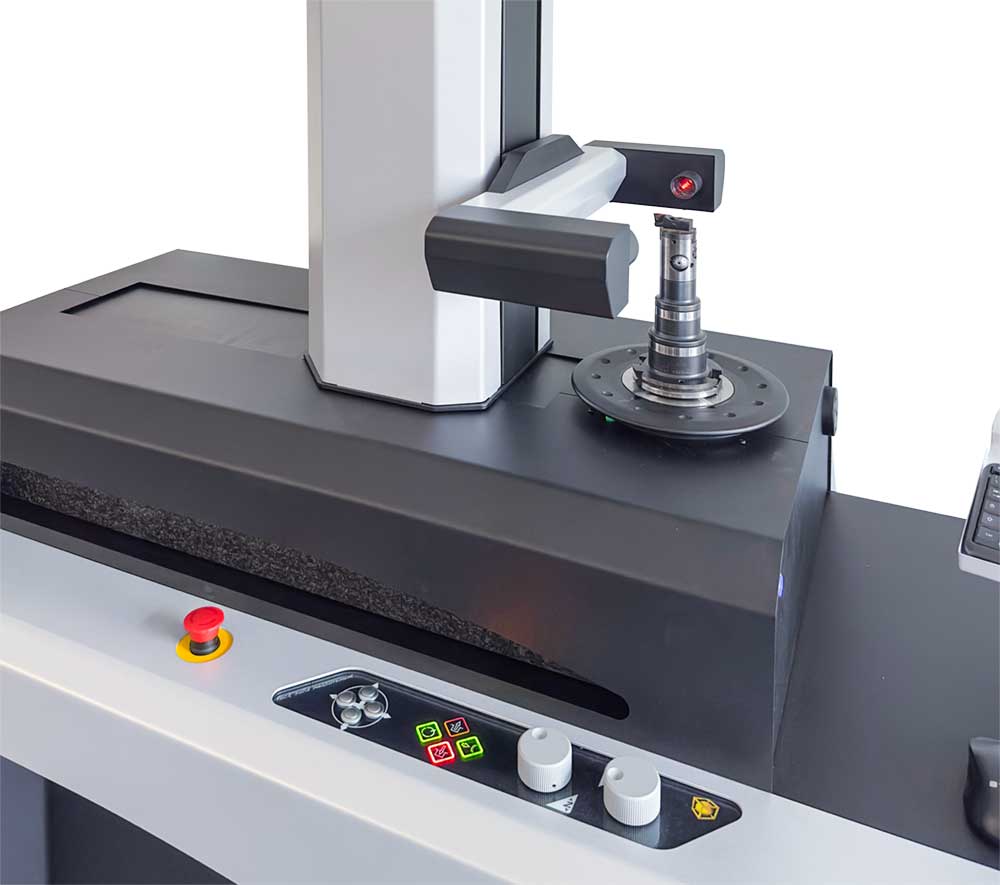

- Obiettivo bi-telecentrico
- Campo di misura sistema di visione Elbo Controlli NIKKEN = 10x10 mm
- Sensore monocromatico C-MOS connessione USB 3.0 Super speed
- Risoluzione sistema di visione Elbo Controlli NIKKEN = 1 µm
- Ingrandimento sistema di visione Elbo Controlli NIKKEN = 18x
- Visualizzazione analogica o digitale
- Zoom digitale = 4x
- Funzione ispezione tagliente
- Area inquadrata ridimensionabile
SOFTWARE E FUNZIONI DI MISURA
- Sistema operativo Elbo Controlli NIKKEN embedded basato su LINUX
- Software macchina Elbo Controlli NIKKEN versione B (layout blu)
- Numero di origini macchina / numero di set utensili = ∞ / ∞
- Funzione multiorigine per macchine multitasking
- Funzione di misura manuale con reticolo fisso
- Funzione di misura Autotargeting
- Funzione di misura Autotargeting con congelamento delle misure
- Indicatori di collimazione per misura con reticolo fisso
- Misurazione automatica raggio inserto/tagliente e centro teorico raggio inserto
- Misurazione automatica angolo inserto/tagliente e intersezione teorica
- Funzione di misura smusso
- Area di interesse regolabile (AOI)
- Rotazione automatica del mandrino e misurazione dei taglienti
- Software di automazione del preset per presettaggio utensili (1 step)
- Software per il presettaggio manuale utensili e controllo della geometria
FUNZIONI GRAFICHE
- Reticoli regolabili (assi e cerchi)
- Funzione di acquisizione immagine profilo
- Geometria automatica (1 entità geometrica)
- Geometria per punti
- Acquisizione immagine da telecamera sistema di visione
- Importazione file DXF e comparazione con profilo utensile
FUNZIONI DI CONNESSIONE E INTEGRAZIONE
- 4 porte USB
- Connessione LAN
- Post processor standard
