Descrizione Sistemi di rilevamento quote Sistemi pignone cremagliera M5
I trasduttori lineari pignone-cremagliera sono da sempre i sistemi più indicati per applicazioni su macchine particolarmente lunghe o che richiedano un'estrema robustezza di componenti, a causa di condizioni di lavoro gravose (trucioli, vibrazioni, lubrorefrigeranti, vapori, polvere). Per questo motivo, il nostro sistema cremagliera è stato sviluppato con componenti di alto livello per garantire efficienza e durata nel tempo.

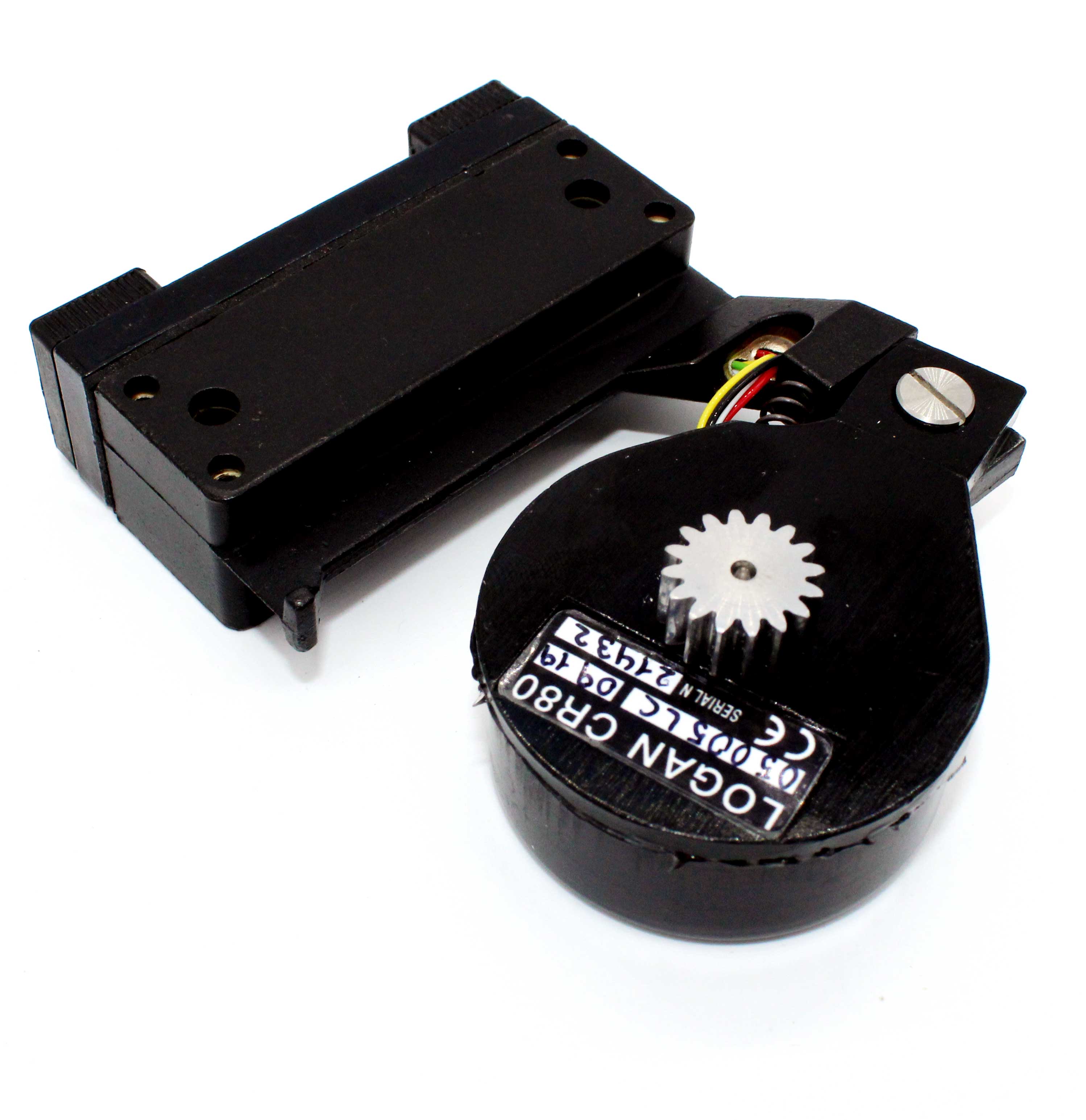

Per soddisfare queste esigenze Elbo Controlli NIKKEN ha perfezionato due diverse soluzioni: con il sistema premontato facilità e rapidità di installazione, con il sistema modulare versatilità ed economicità. Entrambi i sistemi hanno il medesimo principio di funzionamento: il segnale elettrico è generato da un encoder rotativo sul quale è calettato un pignone in acciaio inox che scorre su una cremagliera di alta precisione.
L' encoder è costantemente in contatto con la cremagliera grazie alla precarica fornita da un sistema elastico; il differente angolo di pressione tra i denti del pignone e i denti della cremagliera, fornisce la garanzia di totale assenza di giochi meccanici che falserebbero la precisione di misura.
Entrambi i sistemi sono disponibili in due risoluzioni: 0.01 mm e 0.005 mm, che ne consentono l'applicazione oltre che nel settore meccanica di precisione anche nei settori del legno, marmo, vetro e tessile.
Sistemi pignone cremagliera M5 per macchine utensili di Elbo Controlli NIKKEN
RIchiedi informazioniScheda tecnica

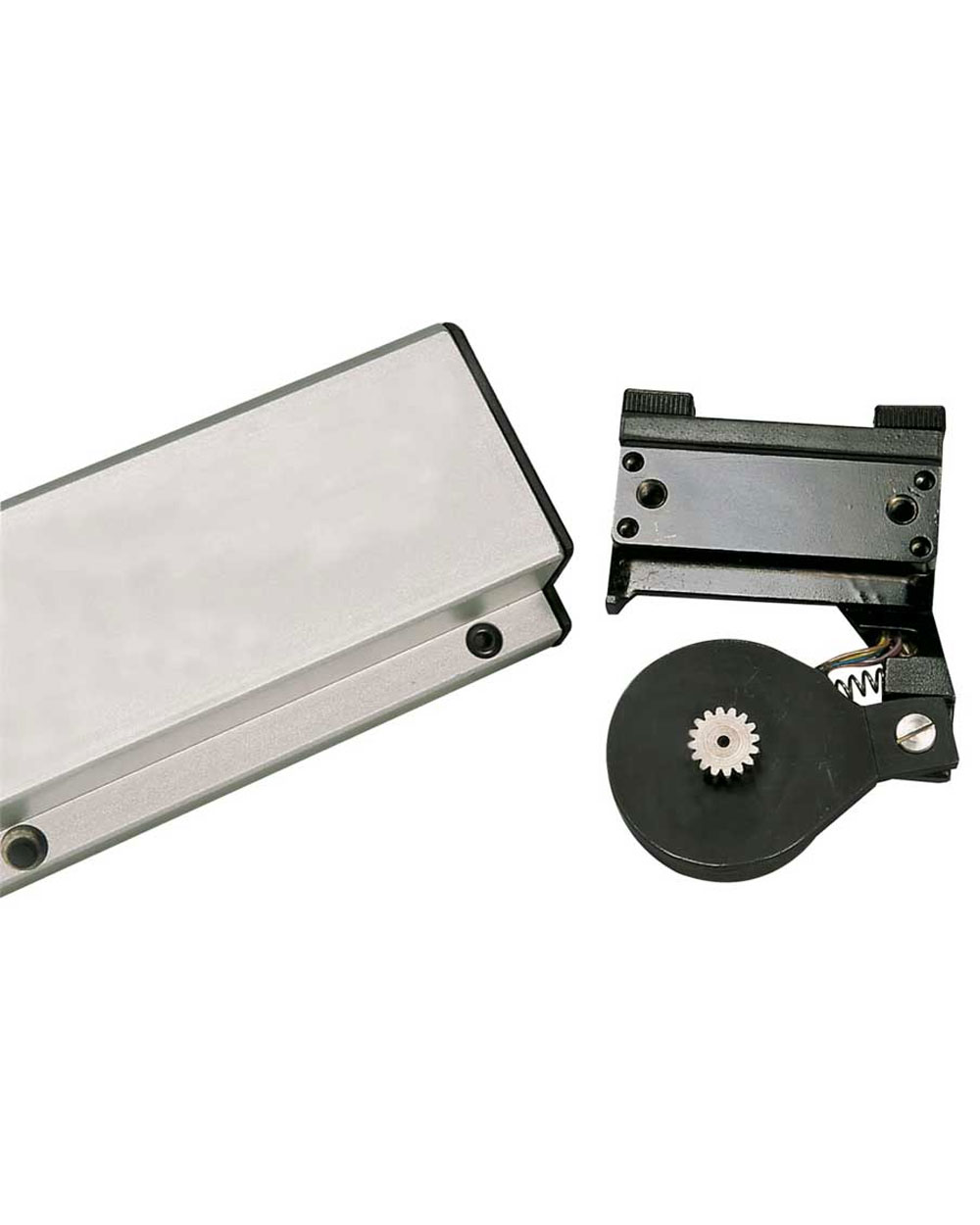

Il sistema M5 viene realizzato montando e tarando gli spezzoni di cremagliera di alta precisione, su un supporto di acciaio racchiuso in un profilo di alluminio estruso, che protegge l'encoder rotativo T5.
Il trasduttore lineare è completato da tappi laterali plastici e da guarnizioni in gomma speciale antiolio, in modo da risultare estremamente compatto.
La lunghezza macchina è praticamente infinita, infatti il sistema è fornito in spezzoni componibili lunghi fino a 2600 mm. (per ovvie ragioni di trasporto e montaggio).
La risoluzione del sistema (0.1 mm, 0.01 mm, 0.005 mm) è data dall'encoder T5 montato sulla cremagliera ed è modificabile in qualsiasi istante semplicemente sostituendolo con quello di risoluzione appropriata.
La precisione del sistema si mantiene all'interno di +/- 0.03 mm su tutta la corsa, a richiesta è fornibile con precisione 0.01 mm con certificato di taratura con laser interferometrico.
L' alimentazione può essere 5V o 12V con segnali in uscita line driver.
Per le sue caratteristiche di robustezza, precisione ed ingombri contenuti, è da considerarsi un'ottima soluzione per tutte le applicazioni.
